Pengenalan Alat Service Hp Yang Perlu Kau Ketahui

Dengan semakin meningkatnya konsumsi masyarakat akan kebutuhan gadget semakin besar pula seruan untuk service handphone. Hal ini merupakan peluang bagi kita yang ingin menekuni perjuangan reparasi handphone. Untuk melaksanakan reparasi handphone tentu diperlukan alat-alat untuk mengerjakan nya.

Berikut ini yaitu beberapa alat yang setidaknya harus diketahui oleh teknisi handphone terutama untuk kita yang gres mau menekuninya.

OBENG

Obeng merupakan tool yang harus dimiliki oleh setiap teknisi handphone mengingat kegunaan nya yang sangat vital yaitu untuk membuka dan memasang baut pada casing handphone. Ada beberapa jenis mata obeng yang dipakai untuk membuka baut gadget, diantaranya adalah:

1. Obeng Philips biasa disebut  obeng kembang atau obeng plus. Obeng + mempunyai ukuran masing-masing yaitu  +1.0mm +1.5mm +2.0mm +2.5mm , dst. Namun yang dipakai untuk gadget yaitu yang berukuran +1.0mm dan +1.5mm.
2. Obeng Slot disebut juga sebagai obeng pipih / minus.
3. Obeng Torx (bintang 6) disebut dengan obeng T6.
4. Obeng Pentalobe (bintang 5) disebut dengan obeng T5.
5. Obeng Y-type biasa disebut dengan obeng Tri point.

PEMBUKA CASING

Pembuka casing dipakai sebagai alat bantu untuk melaksanakan pembukaan (disassembly) casing handphone.

Pembuka casing mempunyai aneka bentuk sesuai dengan kegunaan nya. Ada yang berbentuk segitiga biasanya memang dikhususkan untuk membuka casing. Selain itu ada pula yang dipakai untuk membuka socket atau slot pada pcba, baik slot LCD, kamera, touchscreen, maupun slot FPC lain nya.

SOLDER STATION

Solder station merupakan alat yang sangat penting untuk setiap teknisi gadget dikarenakan fungsinya yaitu untuk melepas dan memasang sparepart/komponen handphone yang dipatri memakai timah. Solder station mempunyai pengaturan suhu yang sanggup diubah-ubah sehingga kita sanggup menyesuaikan panas pada solder sesuai dengan kebutuhan. Temperatur solder biasa disetting pada 300 s/d 350 celcius.

Selain suhu yang sanggup kita sesuaikan solder station juga mempunyai mata solder yang sanggup dilepas dan diganti dengan jenis mata solder yang kita inginkan, mata solder mempunyai jenis yang berbeda, ada yang lancip, bengkok, pipih, dan datar. Penggunaan mata solder diadaptasi dengan kebutuhan reparasi handphone. Kebanyakan teknisi memakai yang bermata pipih alasannya yaitu mempunyai permukaan yang luas sehingga memudahkan untuk pemasangan FPC lcd maupun camera.

HOT AIR / BLOWER / SOLDER UAP

Hot air / Blower dipakai untuk melepas atau memasang setiap komponen dan part handphone yang tidak bisa dipasang dengan memakai solder. Biasanya dipakai untuk memasang/melepas komponen berjenis SMD dan connector pada permukaan PCBA.

Blower mempunyai suhu dan angin  yang sanggup kita sesuaikan dengan kebutuhan. Untuk suhu blower biasa diatur pada range 250-300 celcius sedangkan angin setengah putaran atau diadaptasi dengan kebutuhan. Mata blower juga mempunyai diameter yang beragam, ada yang kecil dan besar. Penggunaan nya diadaptasi dengan permukaan komponen yang akan kita rework.

(Baca Juga : Pengenalan Spare part HP)

DC POWER SUPPLY

DC Power Supply berfungsi sebagai sumber tegangan searah yang dipakai untuk mensuplai tegangan dc ke perangkat elektronik. DC Power Supply yang biasa dipakai untuk reparasi handphone biasanya mempunyai tegangan maksimal 15 volt dan 30 volt dengan maksimal arus bervariasi ada yang 1 Ampere, 2 Ampere, hingga 5 Ampere. Disarankan untuk memakai yang berdaya 2 Ampere ke atas dikarenakan smartphone dan tablet membutuhkan suplay arus yang cukup besar melebihi 1 ampere.

Selain sebagai sumber tegangan, alat ini juga dipakai untuk mendeteksi kerusakan mati total pada gadget. Dengan membaca konsumsi arus yang dikeluarkan oleh power suply kita sanggup mengetahui penyebab kerusakan pada gadget tersebut. Biasanya untuk mengetahui kerusakan hardware atau software sehingga selanjutnya sanggup diambil tindakan yang tepat. Perlu diketahui batas maksimal tegangan yang sanggup dipakai pada handphone yaitu 4.5 volt , tegangan diatas 5volt akan merusak handphone, disarankan setel tegangan antara 3.8 volt s/d 4.2 volt.

(Baca Juga : Cara Analisa Kerusakan Handphone Menggunakan Power Supply)

MULTITESTER / AVO METER

Multitester / AVO Meter merupakan alat yang dipakai untuk membaca besaran nilai tegangan (AC/DC), Arus, dan Hambatan pada sebuah rangkaian elektronika.

Selain itu multitester juga dipakai untuk mengetahui kondisi komponen elektro apakah masih normal atau sudah rusak. Dalam reparasi handphone selain dipakai untuk membaca tegangan input dan output juga sering dipakai untuk mencari jalur yang putus ataupun short.

TIMAH GULUNG DAN TIMAH PASTA

Timah digunakan untuk mematri setiap komponen dan suku cadang handphone pada PCBA. Ada dua jenis timah yang biasa dipakai dalam reparasi ponsel yaitu timah gulung dan timah pasta. Timah gulung berbentuk padat berupa gulungan timah dengan diameter tertentu, sedangkan timah pasta berbentuk pasta cair.

Pada dasarnya penggunaan timah gulung dan timah pasta yaitu sama, namun penggunaan timah pasta lebih dikhususkan untuk melaksanakan pencetakan kaki-kaki pada IC jenis BGA.

PINSET / TWEEZERS

Pinset digunakan untuk mengangkat atau memindahkan komponen pada handphone yang tidak bisa dijangkau memakai tangan, selain itu juga dipakai untuk menghandle/mencapit komponen pada dikala rework memakai solder ataupun blower.

Berdasarkan ujung nya pinset ada beberapa jenis, ada yang berujung lancip, pipih, dan juga ada yang bengkok. Penggunaan nya diadaptasi dengan kebutuhan pada dikala reparasi handphone.

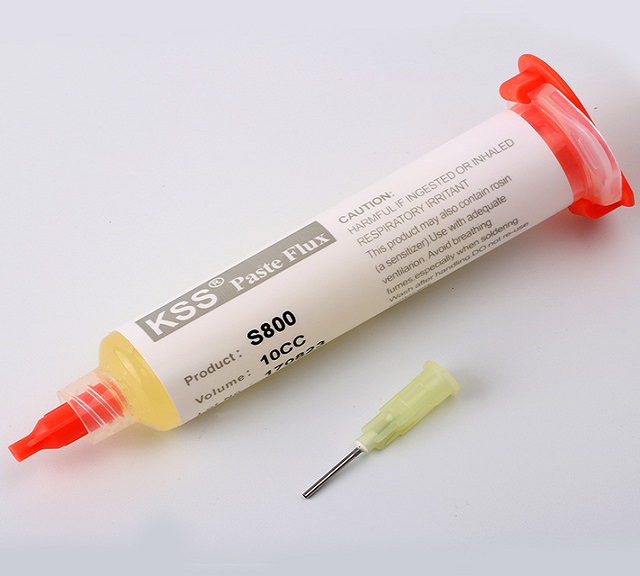

FLUX PASTA

Flux memiliki fungsi untuk menghilangkan lapisan oksidasi pada permukaan benda yang disolder dan menurunkan ketegangan permukaan timah solder cair.

Dengan tidak adanya lapisan oksidasi yang menghalangi timah solder membasahi permukaan benda yang disolder maka timah sanggup dengan gampang mengalir membasahi permukaan benda yang disolder sehingga menghasilkan solderan yang rata dan tidak gampang tertarik mata solder.

CAIRAN IPA / ISOPROPYL ALKOHOL

Cairan IPA / Alkohol berfungsi untuk membersihkan PCBA dari sisa-sisa flux sesudah proses rework IC maupun pemasangan suku cadang handphone.

Selain itu biasa dipakai untuk membersihkan PCBA dari efek korosif sesudah gadget terkena air sehingga PCBA dan komponen terhindar dari jamur dan karat. Penggunaan nya memakai sikat yang halus, bisa juga memakai sikat gigi.

ISOLASI ANTI PANAS

Isolasi anti panas digunakan untuk melindungi komponen atau spare part pada pcba supaya terhindar dari panas yang dikeluarkan oleh blower / hot air, sehingga komponen tidak meleleh atau menjadi rusak alasannya yaitu panas yang tidak bisa ditahan oleh komponen atau part tersebut. Biasanya dipakai untuk melindungi part yang terbuat dari materi plastik menyerupai connector dan socket pada pcba. Selain itu juga untuk melindungi IC yang di lem supaya tidak meletek/retak lemnya supaya timah dalam ic tersebut tidak keluar dikala proses rework.

KAWAT JUMPER

Kawat Jumper dipakai untuk menjumper atau menghubungkan antara dua titik pada papan PCBA. Hal ini dilakukan alasannya yaitu terjadinya putus jalur pada titik tersebut, sehingga untuk menghubungkan nya kembali digunakanlah kawat jumper.

Kawat jumper merupakan kawat tembaga dengan lapisan email. Lapisan email ini berfungsi sebagai isolator supaya tidak terjadi hubung singkat dikala menyentuh komponen pada pcba.

PCBA HOLDER / PENJEPIT PCBA

PCBA Holder dipakai untuk menahan/menjepit papan PCBA supaya tidak bergeser pada dikala proses rework.

PCBA holder dipakai dikala melaksanakan proses rework penggantian IC atau komponen yang memakai blower untuk melepas atau memasangnya. Dengan memakai pcba holder sanggup meminimalisir efek panas yang keluar dari blower supaya tidak mengenai meja.

KARPET ANTI STATIS / ESD MAT

ESD MAT merupakan karpet anti statis yang sanggup mencegah terjadinya pemikiran listrik statis pada permukaan karpetnya. Karpet ini banyak dipakai di dunia industri elektro alasannya yaitu peranan nya yang sangat penting untuk melindungi setiap perangkat elektro dari kerusakan yang diakibatkan oleh listrik statis.

Pada prakteknya dalam dunia reparasi handphone karpet ini banyak dipakai untuk melindungi PCBA dan komponen/part handphone dari gangguan listrik statis, selain itu juga bermanfaat untuk melindungi meja dari efek panas blower pada dikala rework supaya meja tidak terbakar.

LAMPU MEJA LOOP

Lampu meja loop digunakan sebagai sumber penerangan dikala melaksanakan reparasi handphone

Selain itu lampu loop juga dilengkapi dengan beling pembesar yang sanggup dipakai untuk melihat komponen-komponen kecil yang sulit terlihat oleh mata telanjang.

Dengan memakai lampu ini bisa melihat komponen-komponen kecil pada pcba dengan intensitas cahaya yang cukup.

PLAT BGA

Plat BGA digunakan untuk melaksanakan Reball / mencetak kaki-kaki IC berjenis BGA. Biasanya hal ini dilakukan untuk mengganti timah pada kaki ic alasannya yaitu sudah tidak menghantarkan arus dengan baik dan menjadikan terganggunya kinerja IC tersebut. IC yang sering di reball/cetak kaki IC nya biasanya ialah IC flash/emmc, IC CPU, dan IC PMU. Terkadang IC gres juga perlu dilakukan reball dikarenakan timah dari pabrikan terlalu keras sehingga lebih sulit dan tidak terpasang secara sempurna. Setelah timah dari pabrikan diganti maka IC akan lebih gampang dipasang. Hal ini biasanya dilakukan oleh mereka yang sudah hebat dalam pengerjaan rework.

Demikianlah beberapa tools yang setidaknya harus diketahui oleh seorang teknisi handphone, walaupun tidak semuanya harus dimiliki. Cukup dengan bermodalkan obeng, solder dan timah sudah cukup untuk melaksanakan reparasi handphone hingga lv3, atau hanya untuk penggantian LCD, Touchscreen dan kamera. Sedangkan untuk penggantian connector usb, connector sim dan komponen jenis SMD sudah tentu harus memakai blower.
